Extracteur en aluminium repoussé à entraînement direct et refoulement vertical ALX-UD-EC

Détails

Idéal pour extraire l'air des restaurants, bureaux, entrepôts ou bâtiments commerciaux. Le ventilateur d'extraction en aluminium repoussé série ALX peut être installé sur le toit ou sur un mur.

Le boîtier en aluminium repoussé ne rouille pas et ne s'écaille pas.
La roue en aluminium inclinée vers l'arrière empêche les surcharges.
Disponible avec les moteurs PSC ou EC.
Moteurs PSC à vitesse variable disponibles sur ALX 105/120/135.
Tous les moteurs fonctionnent en phase 1 120/240 V et peuvent être utilisés à 50 ou 60 Hz.
Toutes les unités peuvent être montées sur les murs.
Loquets à dégagement rapide pour un accès facile au moteur.
Les moteurs EC permettent un fonctionnement à vitesse variable et des économies d'énergie allant jusqu'à 70 % par rapport aux moteurs PSC.
Un ajustement intégré de la vitesse permet une configuration et un équilibrage simples, avec affichage DEL.
Peut être contrôlé à distance (jusqu'à 50 pi) via un potentiomètre installé à distance ou 0-10 V.

MOTEUR SÉRIE ALX-DD-EC MOTEURS EC À VITESSE PARFAITE - JUSQU'À 82 % D'EFFICACITÉ.
ÉCONOMIES D'ÉNERGIE POUVANT ATTEINDRE 70 % PAR RAPPORT AUX MOTEURS PSC STANDARDS

Spécifications

UNITÉ	MOTEUR			FLUX D'AIR (pi³/min) @ PRESSION STATIQUE
	HP	VARIABLE VITESSE	MAX. tr/min	0,0 po		0,25 po		0,5 po		0,75 po		1,00 po		1,25 po		1,5 po		2,0 po
	HP	VARIABLE VITESSE	MAX. tr/min	Élevé	Bas	Élevé	Bas	Élevé	Bas	Élevé	Bas	Élevé	Bas	Élevé	Bas	Élevé	Bas	Élevé	Bas
ALX090-UD008V***	1/12	O	1650	525	275	425	100	340	100	-	-	-	-	-	-	-	-	-	-
ALX105-UD013V	1/8	O*	1650	950	526	850	451	725	300	-	-	-	-	-	-	-	-	-	-
ALX105-UD033EC	1/3	O	1800	1051	217	954	319	866	393	732	440	534	483	-	-	-	-	-	-
ALX120-UD033V	1/3	O*	1650	1400	977	1300	826	1175	751	1050	601	850	451	-	-	-	-	-	-
ALX120-UD050EC	1/2	O	1800	1548	325	1422	336	1282	367	1133	395	947	408	633	438	-	-	-	-
ALX135-UD050V	1/2!	O	1650	1950	-	1900	-	1800	-	1650	-	1550	-	1400	-	1300	-	-	-
ALX135-UD033EC	1/3	O	1350	1578	400	1491	450	1346	600	1212	700	1053	850	-	-	-	-	-	-
ALX135-UD050EC	1/2	O	1550	1850	400	1775	450	1650	600	1525	700	1375	850	1200	1000	-	-	-	-
ALX135-UD075EC	3/4	O	1750	2100	400	2000	450	1900	600	1800	700	1700	850	1575	1000	1450	1100	-	-
ALX150-UD100S	1	N	1650	2450	-	2375	-	2275	-	2150	-	2050	-	1875	-	1700	-	-	-
ALX150-UD033EC	1/3	O	1100	1735	600	1594	579	1403	663	1157	767	-	-	-	-		-	-	-
ALX150-UD050EC	1/2	O	1350	2003	581	1934	688	1754	680	1595	733	1389	823	1114	765	-	-	-	-
ALX150-UD075EC	3/4	O	1550	2353	696	2261	711	2161	733	2048	674	1917	827	1751	940	1574	980	1269	1052
ALX150-UD100EC	1	O	1700	2544	647	2462	643	2361	732	2276	680	2173	830	2050	940	1896	972	1496	1144
ALX165-UD150S	1 1/2	N	1650	3400	-	3300	-	3200	-	3000	-	2900	-	2800	-	2600	-	2200	-
ALX165-UD050EC	1/2	O	1200	2595	861	2372	800	2155	921	1970	1068	1687	1155	-	-	-	-	-	-
ALX165-UD075EC	3/4	O	1350	2965	861	2780	800	2579	921	2427	1068	2236	1155	1986	1318	1682	1405	-	-
ALX165-UD100EC	1	O	1500	3179	878	3004	851	2816	921	2662	1068	2507	1155	2293	1318	2064	1405	1749	1524
ALX180-UD100EC	1	O	1200	3400	1100	3200	1225	3000	1350	2700	1475	2400	1625	2025	1750	-	-	-	-
ALX210-UD100EC	1		900	4300	1700	4000	1750	3725	1800	3400	1850	2900	1950	2200	2025	-	-	-	-
* Avec MC5 (115 V) ou MC5-230 (230 V).
** Avec MC10 (115 V) ou MC5-230 (230 V).
*** UL705 uniquement
Les moteurs EC peuvent être contrôlés via le potentiomètre intégré au moteur, ou par l'intermédiaire d'un contrôleur 0 à 10 V, ou encore d'un potentiomètre distant.
! Le moteur 3/4 HP peut être remplacé par un autre modèle selon les disponibilités

Dimensions


MODÈLE	DIMENSIONS (POUCES)										POIDS (lb)
MODÈLE	A	B	C	C2	D	E	F	G Ø	Roue Diamètre	Toit Ouverture	POIDS (lb)
ALX090-UD**	14,25	17,75	19,00	-	9,50	2,00	-	-	9,00	13,00	30
ALX105-UD	18,00	25,00	19,00	21,00	13,00	1,50	3,50	0,38	10,50	15,00	35
ALX120-UD	19,00	25,00	19,00	21,00	13,00	1,50	3,50	0,38	12,25	15,00	37
ALX135-UD	22,25	32,12	21,00	24,75	17,12	2,00	3,75	0,44	13,50	17,00	53
ALX150-UD	23,12	32,12	21,00	24,75	17,12	2,00	3,75	0,44	15,00	17,00	58
ALX165-UD	27,13	37,50	24,75	28,00	21,12	2,00	4,00	0,44	16,50	20,75	100
ALX180-UD*	31,75	37,50	28,00	24,75	21,13	2,00	4,00	0,44	18,25	20,75	116
ALX210-UD*	36,25	43,75	33,13	40,00	25,50	2,50	4,00	0,44	21,00	29,00	178
* Option moteur EC uniquement
*** UL705 uniquement

Données de performance

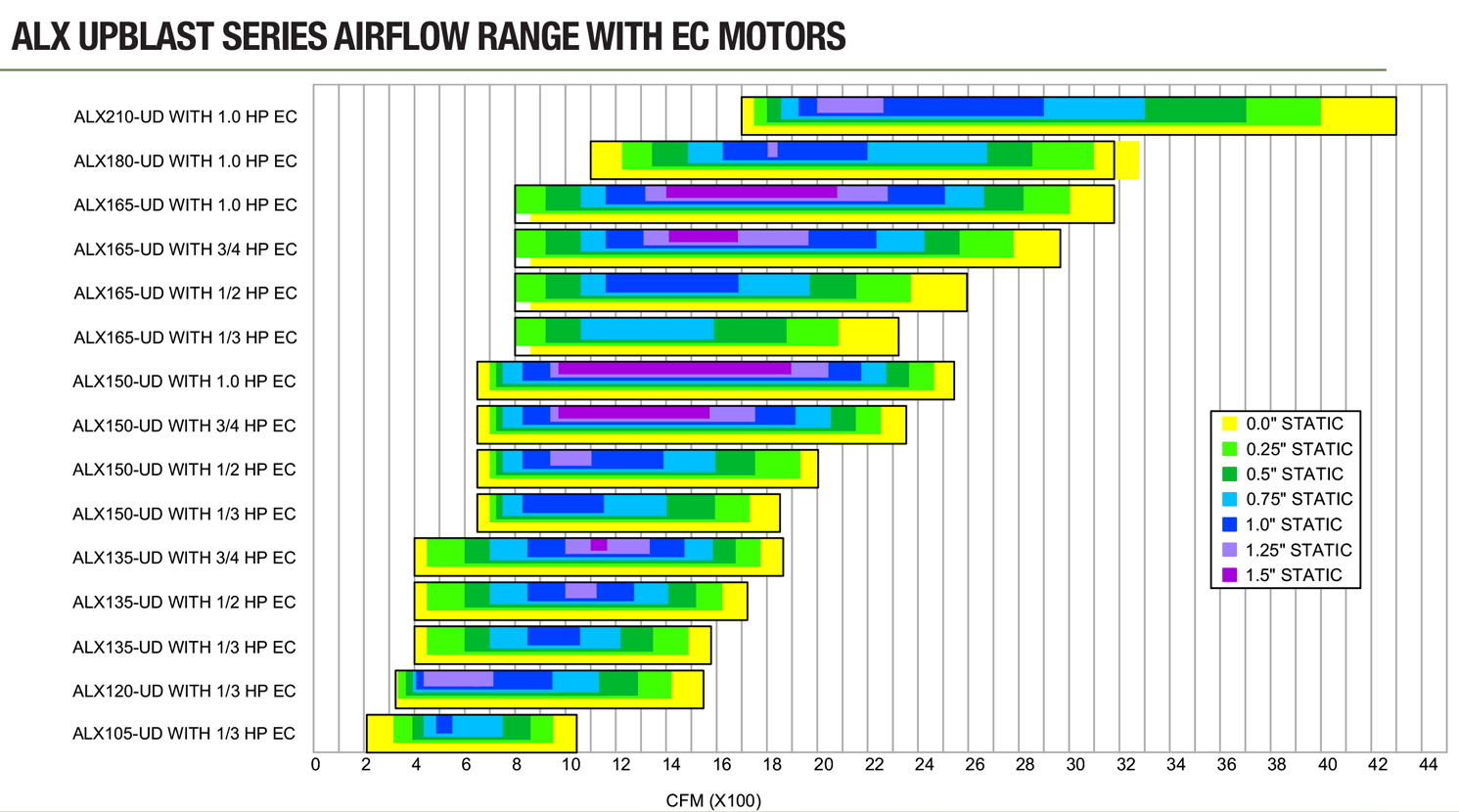

Série de débits d'air de la série ALX Upblast avec moteurs EC

Options

Clapet motorisé (modèles UL705 uniquement).
Clapet à gravité (automatique) (modèles UL705 uniquement).
Support de montage mural (toutes tailles, jusqu'à 24 po).
Écran à oiseaux (UL705 uniquement).
Boîte de collecte des graisses (requis pour UL762).
Charnière courbe.
Interrupteurs d'isolement.
Cloisons de ventilation pour toiture.
Commandes vitesse variable état solide série MC (modèles ALX105-135)
Potentiomètre à montage distant
Autres options de fermeture disponibles. Se référer à C2 dans le tableau des dimensions.
